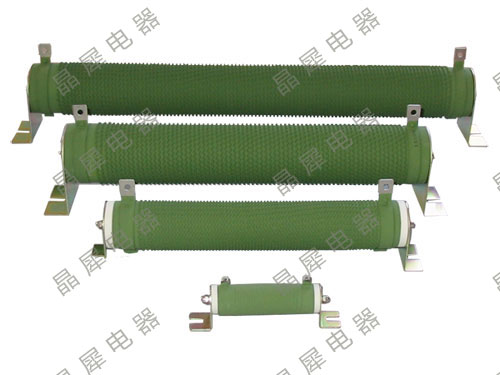

繞線式三相異步電動機轉子計算起動電阻是比較復雜的，一般分為3段電阻均勻切出時的計算方法：

1.計算轉子額定電阻：R＝U/（1.73&TImes;I）（U＝轉子電壓，I＝轉子電流）

2.計算轉子一相的內電阻：r＝S&TImes;R式中：S＝轉差率，S＝（n1－n）/n1（n1＝同步轉速，n＝電機額定轉速

3.電機額定力矩計算：M額＝（975&TImes;P額）/n（M額＝電機額定力矩，P額＝電機額定功率）

4.電機****起動力矩與額定力矩之比：M＝M****/M額（M****＝****起動力矩，M****≤2M額

5.計算****起動力矩與切換力矩之比：λ＝根號3次方的（1/S&TImes;M）（λ＝****起動力矩與切換力矩之比）

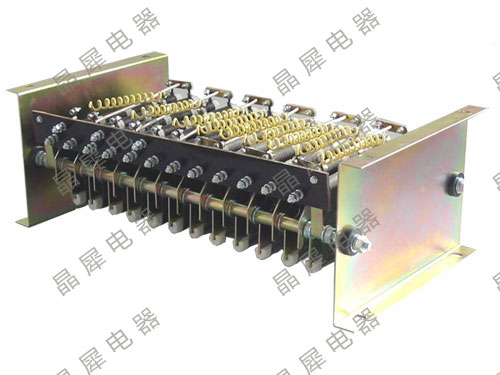

6.3級（段）電阻計算：A》r1＝r（λ－1）B》r2＝r1×λC》r3＝r2×λ切除電阻時，r1最后切出。

例題：22KW繞線式三相異步電動機，轉速723轉/分，轉子電壓197V，轉子電流70.5A，現要求該電機起動時****轉矩為額定轉矩的兩倍，計算起動電阻有關數據。

1.計算轉子額定電阻：R＝U/（1.73×I）＝197/（1.73×70.5）＝1.63（Ω）

2.轉子每相內阻：S＝（n1－n）/n1＝（750－723）/750＝0.036r＝S×R＝0.036×1.63＝0.059（Ω）

3.額定轉矩：M額＝（975×P額）/n＝（975×22）/723＝29.6（Kg.M）

4.確定****起動轉矩：�。篗****＝2M額M＝M****/M額＝2

5.力矩比：λ＝根號3次方的（1/S×M）＝根號3次方的（1/0.036×2）＝根號3次方的（13.9）＝2.4

6.3級電阻計算：A》r1＝r（λ－1）＝0.059（2.4－1）＝0.083（Ω）

B》r2＝r1×λ＝0.083×2.4＝0.2（Ω）

C》r3＝r2×λ＝0.2×2.4＝0.48（Ω）

1》例題：22KW繞線式三相異步電動機，轉速723轉/分，轉子電壓197V，轉子電流70.5A，現要求該電機起動時****轉矩為額定轉矩的兩倍，計算起動電阻有關數據。1》計算轉子額定電阻：R＝U/（1.73×I）＝197/（1.73×70.5）＝1.63（Ω）

2》轉子每相內阻：S＝（n1－n）/n1＝（750－723）/750＝0.036r＝S×R＝0.036×1.63＝0.059（Ω）

3》額定轉矩：M額＝（975×P額）/n＝（975×22）/723＝29.6（Kg.M）

4》確定****起動轉矩：�。篗****＝2M額M＝M****/M額＝2

5》力矩比：λ＝根號3次方的（1/S×M）＝根號3次方的（1/0.036×2）＝根號3次方的（13.9）＝2.4

6》3級電阻計算：A》r1＝r（λ－1）＝0.059（2.4－1）＝0.083（Ω）B》r2＝r1×λ＝0.083×2.4＝0.2（Ω）搜索C》r3＝r2×λ＝0.2×2.4＝0.48（Ω）
